Como organizar a área técnica sem bloquear manutenção

O layout começa pelo que precisará ser acessado

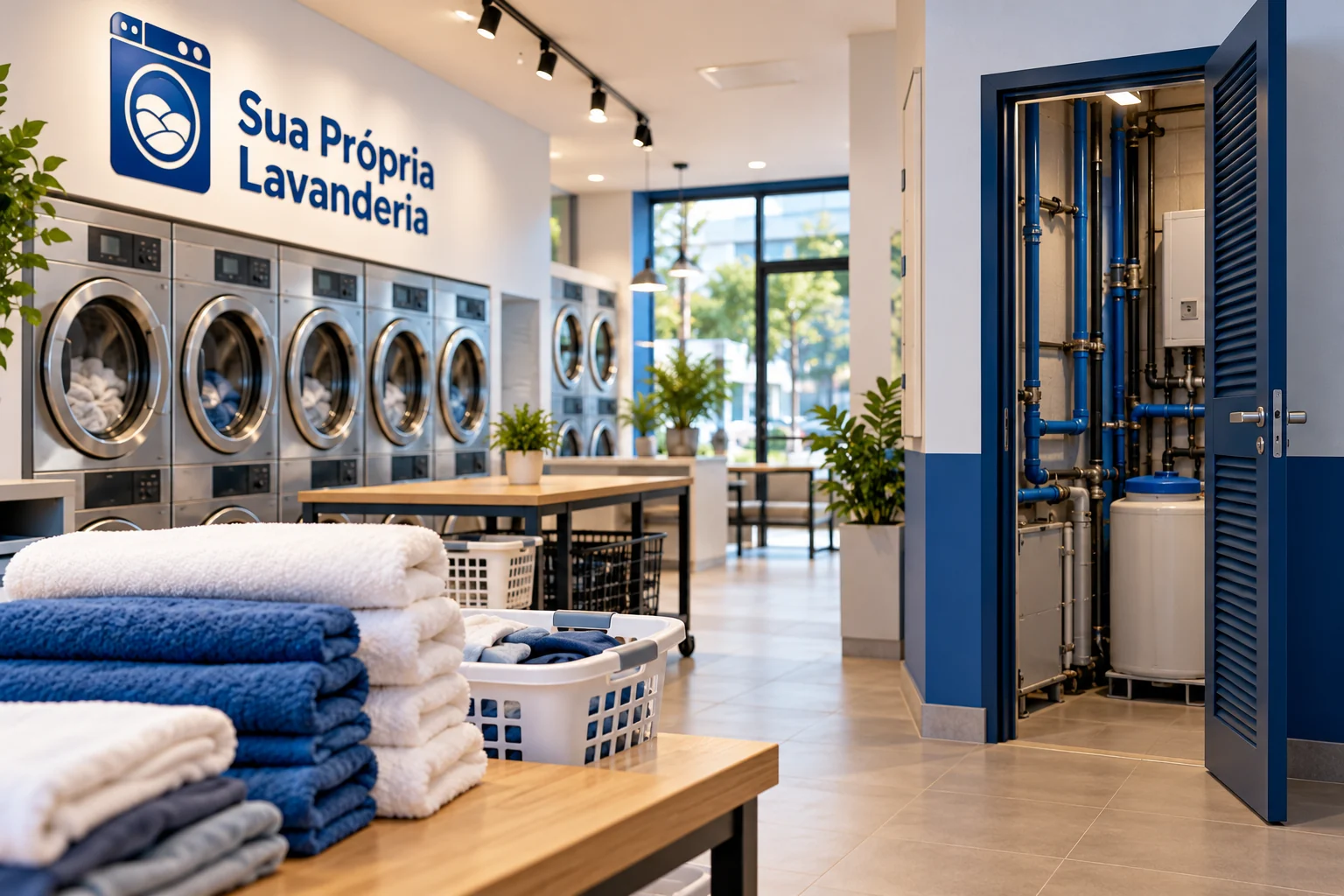

Uma área técnica funcional não é simplesmente um corredor escondido atrás das máquinas. É o conjunto de espaços, conexões e rotas que permite operar, inspecionar, limpar e reparar os equipamentos com espaço para o serviço e controle da interferência na operação. A continuidade do atendimento depende de a intervenção poder ser isolada com segurança. O desenho precisa prever a tarefa real: abrir um painel, alcançar um registro, conferir uma conexão, retirar um componente ou movimentar uma peça até a saída.

Antes de definir a posição das máquinas, reúna os manuais de instalação e operação dos modelos que serão comprados, as plantas existentes e os projetos de arquitetura e instalações. Marque em planta as faces de serviço, as conexões, os registros e quadros, os acessos para limpeza e o percurso de entrada e eventual retirada do equipamento. A NR-12 determina que circulação, armazenamento e espaços ao redor das máquinas sejam dimensionados e mantidos para movimentação segura. Isso dá uma direção para projetar, mas não cria uma medida única de afastamento para qualquer modelo.

Mapeie zonas de uso, inspeção e circulação

Sobreponha essas zonas à planta e use cores ou hachuras distintas. Depois simule no papel as ações menos frequentes, mas críticas: abrir o painel, isolar um trecho, mover uma peça, entrar com ferramenta ou retirar uma máquina. Se a única forma de chegar a um ponto for deslocar outra máquina ou esvaziar um armário, registre o conflito e ajuste o projeto. Guarde uma versão cotada e identificada como referência para que obra, instalação e operação trabalhem sobre a mesma decisão.

Desenhe o acesso de manutenção para cada equipamento

Para cada máquina, identifique no manual quais faces exigem acesso e para quais tarefas: instalação, inspeção periódica, limpeza, ajuste ou reparo. Registre também dimensões externas, aberturas de portas e painéis, pontos de ligação e qualquer condição de apoio ou fixação descrita pelo fabricante. Não deduza a folga pela aparência de outro modelo da mesma marca: uma configuração diferente pode ter conexões, ventilação e procedimento de manutenção distintos.

Represente no desenho a máquina, o espaço necessário para abrir os componentes e a posição de quem executa o serviço. Considere a ferramenta e a peça que será removida. Verifique se uma porta aberta bloqueia o acesso à máquina vizinha, se o técnico consegue alcançar o registro sem apoiar-se em tubulação e se há caminho para transportar o componente retirado. Essa representação evita confundir “dá para instalar” com “dá para manter”.

As instruções do fabricante têm papel central: a NR-12 prevê que, para a estabilidade de máquinas estacionárias instaladas nos termos da norma, sejam observados os requisitos fornecidos pelo fabricante ou, na falta deles, projeto de profissional legalmente habilitado sobre fundação, fixação, amortecimento e nivelamento. A norma também prevê manutenção conforme forma e periodicidade indicadas pelo fabricante ou por profissional competente. Consulte o texto da NR-12, itens 12.2.6.1 e 12.11.1, e valide como se aplicam ao caso com o responsável técnico.

Para equipamentos Speed Queen, o guia Como planejar acesso para manutenção da Speed Queen aprofunda a conferência por linha e modelo. Aqui, o mapa de acessos vale como organização geral do projeto.

Se o manual não esclarecer um ponto decisivo, anote a dúvida e peça resposta formal ao fabricante ou fornecedor do modelo cotado. Até confirmar, não transforme uma medida estimada em especificação de obra.

Compatibilize conexões e pontos de bloqueio

Uma máquina pode ter acesso livre ao painel e ainda assim estar impraticável para manutenção se uma conexão ficar atrás de um acabamento fixo, se um registro estiver coberto por estoque ou se o desligamento depender de atravessar uma zona ocupada. Mapeie cada interface da configuração escolhida: alimentação elétrica, água, drenagem, gás quando aplicável, ventilação ou exaustão conforme o equipamento e os demais pontos indicados em manual e projeto.

Não existe uma receita universal para a posição desses pontos. O projetista precisa compatibilizar a documentação do modelo, as características do imóvel, os materiais, os requisitos legais e as práticas técnicas pertinentes. Indique em planta qual conexão atende qual máquina e como a equipe autorizada chega ao ponto de inspeção ou isolamento. Identificação legível e documentação atualizada reduzem a chance de uma intervenção começar pelo ponto errado; não substituem o procedimento seguro nem a qualificação de quem executa o serviço.

Quando houver instalação elétrica envolvida, leve a revisão da NR-10 em conta. Em consulta realizada em 22 de outubro de 2026, o Ministério do Trabalho e Emprego informa que a redação consolidada pela Portaria MTE nº 737/2026 está prevista para entrar em vigor em 1º de junho de 2027, enquanto o texto anterior permanece vigente até 31 de maio de 2027, ressalvado prazo específico para instalações existentes. O projeto e a operação devem confirmar a regra aplicável ao cronograma e à instalação concreta na página oficial da NR-10. Não use este artigo para executar intervenções elétricas.

Elimine interferências antes de fechar o layout

Faça uma rodada de compatibilização procurando obstáculos físicos e conflitos de uso. Verifique pilares, vigas, portas, quinas, degraus, ralos, canaletas, mobiliário, balcões, tubulações aparentes, dutos, luminárias e equipamentos de combate a incêndio. Inclua o que pode mudar: porta de armário aberta, tampa de inspeção removida, carrinho de limpeza parado, estoque temporário e a presença de mais de uma pessoa durante uma assistência.

Essa tabela organiza a compatibilização do projeto; não é um formulário oficial. O objetivo é fazer cada conflito terminar em uma decisão verificável antes de revestimentos, marcenaria ou máquinas tornarem a mudança mais difícil. Quando houver dúvida sobre capacidade estrutural, instalação, segurança ou conformidade, encaminhe ao profissional com atribuição para avaliar aquela disciplina. A ART, quando aplicável às atividades de engenharia, identifica a responsabilidade técnica; o Confea explica seu registro e seu papel. A ART não substitui a compatibilização entre projetos nem valida automaticamente todo o layout.

Proteja circulação, trabalho e saída de emergência

O acesso para manutenção precisa coexistir com a circulação diária. Preveja controle de acesso aos componentes técnicos, com abertura para pessoas autorizadas. Durante intervenções, a equipe responsável define isolamento, sinalização e eventual suspensão do atendimento conforme os riscos. Conseguir alcançar um registro ou painel não significa que o cliente ou operador esteja autorizado a intervir nele. Evite cabos, mangueiras, caixas e ferramentas atravessando uma rota. Considere também o piso: a NR-12 prevê que áreas de circulação e locais de instalação de máquinas tenham pisos resistentes às cargas a que estão sujeitos e sem riscos de acidentes. A aplicação depende da configuração real e deve ser avaliada no projeto.

A aplicação das Normas Regulamentadoras depende do campo de aplicação e da situação concreta de trabalho; as referências deste guia orientam a checagem, sem determinar o enquadramento de uma unidade específica.

Não permita que uma necessidade de manutenção transforme a saída em área de armazenamento. A NR-23 remete às legislações estaduais de prevenção contra incêndio e mantém requisitos relacionados a informações aos trabalhadores e saídas de emergência. Por isso, o caminho de saída, sinalização, equipamentos e condições de uso precisam ser conferidos no projeto de incêndio e junto ao Corpo de Bombeiros competente no estado; não é seguro presumir que uma regra local ou largura padrão de outra edificação se aplica à sua unidade. Consulte o texto oficial da NR-23 e as exigências locais pertinentes.

Defina onde ficam ferramentas e peças para que não ocupem o espaço técnico por conveniência. A NR-12 trata da organização e armazenagem das ferramentas em locais específicos. A rotina precisa conservar o acesso que o projeto previu: sinalize o que não deve receber caixas, cestos ou estoque e atribua a alguém a conferência no fechamento e após a limpeza.

Valide em planta, na instalação e na rotina

Durante a implantação, confira se a obra preservou os acessos desenhados e se conexões, acabamentos e móveis foram executados conforme os projetos aprovados. Uma inspeção visual não substitui ensaio ou comissionamento técnico. Na entrega, peça orientação sobre manutenção prevista pelo fabricante, pontos de desligamento, documentos e canal de atendimento. A NR-12 estabelece registro de manutenção com informações como intervenção, data, serviço, peças reparadas ou substituídas, condição de segurança e responsável; mantenha esse histórico disponível conforme a obrigação aplicável.

Depois que a lavanderia entrar em operação, observe a execução de tarefas de rotina. Se alguém guardar produtos diante de um registro, apoiar objetos sobre um painel ou improvisar uma passagem para alcançar uma conexão, trate como sinal de que o desenho, a sinalização ou a rotina precisam de revisão. Atualize a planta quando houver mudança de máquina, conexão ou mobiliário e faça a validação adequada antes de alterar a instalação. A área técnica continua funcionando quando o acesso permanece livre meses depois da obra, não só no dia da inauguração.

O que conferir antes de liberar a implantação

• Há manual e identificação do modelo para cada equipamento previsto?
• As faces de serviço, aberturas e rotas de retirada foram marcadas em planta?
• Conexões e pontos de inspeção podem ser encontrados e alcançados pelos acessos previstos, sem quebrar acabamento ou deslocar instalações vizinhas?
• As zonas de circulação, operação e saída permanecem livres nas situações de uso e manutenção?
• Os projetos das disciplinas envolvidas foram compatibilizados por profissionais responsáveis?
• As exigências municipais e estaduais aplicáveis ao endereço e ao uso foram verificadas?
• Existe uma forma de registrar intervenções e comunicar mudanças no layout?

Se o bloqueio for estoque ou móvel solto, reorganize o armazenamento preservando as outras rotas. Se uma parede, conexão ou acabamento impedir o serviço, devolva o conflito ao projetista antes de executar a solução. Quando uma intervenção exigir espaço temporário de atendimento, combine sua liberação e o período de parada com a equipe técnica. Se os acessos estiverem compatibilizados, registre a conferência na entrega e mantenha a rotina de desobstrução. Assim, cada pendência produz uma ação concreta sem copiar afastamentos de outra lavanderia.
